Odabir leptir ventila zahtijeva pažljivo razmatranje više čimbenika, uključujući karakteristike medija, radne parametre i radne zahtjeve. Na njegov životni vijek utječu čimbenici kao što su materijal, radni uvjeti i održavanje. Detalji su sljedeći:
1. Preporučeni uvjeti za leptir ventile
Osnovne prednosti leptir ventila su kompaktna struktura (mala veličina i mala težina), brzo otvaranje i zatvaranje i mali otpor protoku (disk nudi minimalnu prepreku mediju kada je potpuno otvoren). Stoga su posebno prikladni za sljedeće scenarije:
1) Prikladni scenariji medija, tlaka i temperature
• Vrste medija:
￮ Prikladno za ne-visoke-viskoznosti i ne-kristalizirajuće medije kao što su voda, zrak, prirodni plin, ulje i kanalizacija. (Mediji visoke-viskoznosti kao što su asfalt i rastaljena plastika imaju tendenciju da se zalijepe za disk, dok mediji koji kristaliziraju kao što su određene kemijske otopine mogu uzrokovati lijepljenje diska.)

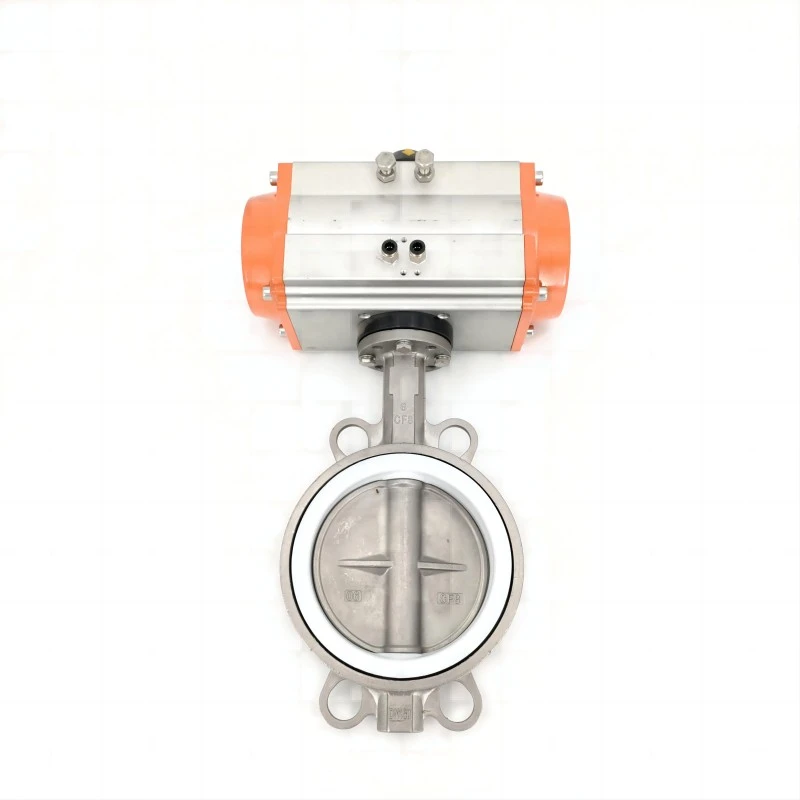

￮Meka{0}}leptir ventili (brtve od gume/PTFE) prikladni su za ne-korozivne medije s visokim zahtjevima za curenjem (kao što su pitka voda i čisti zrak); tvrdi-pečatleptir ventili(metalne brtve) prikladne su za visoke-temperature, visoki-tlak ili korozivne medije (kao što su para, kisele i alkalne otopine i kontaminirana kanalizacija). • Raspon tlaka i temperature:
￮ Konvencionalni leptir ventili prikladni su za uvjete srednjeg i niskog tlaka (PN manji ili jednak 16MPa, posebni trostruko{1}}ekscentrični-leptir ventili mogu raditi do PN 40);
￮ Leptir ventili s mekom-brtvom općenito imaju otpornost na temperaturu manju ili jednaku 200 stupnjeva (gumene brtve manje ili jednake 120 stupnjeva, PTFE manje od ili jednaku 200 stupnjeva). Leptir ventili s tvrdom-brtvom mogu izdržati temperature veće od 425 stupnjeva (posebni materijali kao -legure otporne na visoke temperature mogu izdržati čak i više temperature). Prikladni su za primjene koje nisu podložne ekstremno visokim temperaturama (npr. manje od ili jednako 600 stupnjeva). (Zasuni ili kuglasti ventili preporučuju se za ekstremno visoke temperature).
2) Zahtjevi za cjevovod i rad
• Promjer cjevovoda:
￮ Posebno prikladni za cjevovode velikog-promjera (DN veći od ili jednak 100 mm): U usporedbi sa zasunima i kuglastim ventilima, leptirasti ventili velikog-promjera samo su 1/3 do 1/2 veličine sličnih zasuna, lagani su i jednostavni za ugradnju i održavanje (npr. cjevovodi za opskrbu vodom i odvodnju, veliki industrijski cirkulacijski vodu cjevovodi). Ventili malog-promjera (DN manje od ili jednako 50 mm) također su prikladni, ali se moraju uzeti u obzir troškovi i zahtjevi za brtvljenjem (kuglasti ventili malog{12}}promjera mogu pružiti veću fleksibilnost).
￮ Za scenarije koji zahtijevaju brzo otvaranje i zatvaranje (kao što su isključivanje u nuždi i promjena načina rada):Leptir ventiliimaju ograničeni kut otvaranja i zatvaranja od 90 stupnjeva, zahtijevajući samo 1-2 okretaja ručno. Električno/pneumatsko pokretanje omogućuje odgovor od manje od -sekunde (učinkovitije od višestrukog otvaranja i zatvaranja zasuna).
￮ Za scenarije koji zahtijevaju kontrolu protoka: protok se može grubo prilagoditi podešavanjem otvora diska (0-90 stupnjeva). (Ova je točnost niža od točnosti regulacijskog ventila, ali je cijena niža, što ga čini prikladnim za primjene gdje je preciznost manje kritična, kao što je kontrola protoka u sustavima vode za klimatizaciju.)
• Za scenarije koji zahtijevaju prostorna ograničenja:
￮ Za scenarije s ograničenim prostorom oko cijevi (kao što su podrumi i područja s gusto naseljenom opremom): leptir ventili imaju kratku aksijalnu duljinu (nema potrebe za rezerviranjem prostora za dugačku šipku poput kuglastih ventila) i malu radijalnu dimenziju, što ih čini prilagodljivijim prostorima za ugradnju. 2. Životni vijek leptir ventila (referentni raspon)
Ne postoji fiksna vrijednost za životni vijek leptir ventila. Obično se mjeri "brojem otvaranja i zatvaranja" ili "životnim vijekom". Ključni čimbenici koji utječu na njegov vijek trajanja uključuju materijal brtve, karakteristike medija te metode rada i održavanja. Opći referentni raspon je sljedeći:
1) Mjereno "brojem otvaranja i zatvaranja" (osnovni pokazatelj)
• Leptir-ventil s mekom brtvom:
￮ Čisti mediji (kao što su voda i zrak): gumene brtve mogu postići 10 000 do 30 000 otvaranja i zatvaranja, dok PTFE brtve mogu postići 30 000 do 50 000 otvaranja i zatvaranja (čak i više od 50 000 ako se njima rukuje nježno i bez čestog trenja).
￮ Mediji koji sadrže male količine nečistoća (kao što je kanalizacija): Brtvena površina je podložna habanju, smanjujući njezin radni vijek na 5.000 do 20.000 otvaranja i zatvaranja (nečistoće se moraju redovito čistiti kako bi se izbjeglo grebanje brtvene površine). • Leptir-zatvarač s tvrdom brtvom:
￮ Medij bez čestica (kao što je para ili čisti plin): metalna brtvena površina vrlo je otporna-na habanje i može djelovati 50 000 do 100 000 puta (trostruka-ekscentrična struktura nudi rad "bez-trenja", što rezultira životnim vijekom većim od 100 000 ciklusa);
￮ Medij s česticama/korozivnim svojstvima (kao što su pješčane otpadne vode, kisele ili alkalne otopine): Brtvena površina je osjetljiva na koroziju ili habanje, smanjujući životni vijek na 20 000 do 50 000 ciklusa (potrebno je odabrati materijal -otporan na habanje, kao što je brtva od tvrde legure).
2.) Mjereno prema "Service Life" (samo za referencu)
• Normalni radni uvjeti (čisti mediji, stabilni tlak i temperatura, redovito održavanje):
￮ Leptir ventil s mekom-brtvom: 5-8 godina (gumene brtve mogu zahtijevati ranu zamjenu zbog starenja, dok PTFE brtve to mogu produžiti na 8-10 godina);
￮ Leptir ventil s tvrdom-brtvom: 8-15 godina (metalna brtvena površina ima dug radni vijek; ako je pogon-bez kvarova, tijelo ventila može se koristiti dulje vrijeme). • Teški radni uvjeti (mediji puni korozije/nečistoća, česte fluktuacije visokog tlaka i visoke temperature te često otvaranje i zatvaranje):
￮ Životni vijek može se skratiti na 1-3 godine (obratite posebnu pozornost na habanje i koroziju na brtvenoj površini i stablu ventila i brzo zamijenite potrošne dijelove).
3. Ključne mjere za produljenje životnog vijeka leptir ventila
• Odabir pravih materijala: Odaberite brtveni par na temelju medija (npr. tvrde brtve od-lijevanog željeza otporne na habanje za kanalizaciju, meke brtve od-kvalitete hrane za pitku vodu), nehrđajući čelik za stablo ventila (otpornost na koroziju) i nodularno željezo/lijevani čelik za tijelo ventila (otpornost na pritisak i habanje).
• Standardni rad: Izbjegavajte naglo otvaranje i zatvaranje (meke brtve su sklone deformacijama uslijed udara, a tvrde brtve su sklone oštećenjima uslijed sudara). Prilikom podešavanja protoka, izbjegavajte zadržavanje malog otvora dulje vrijeme (disk je podložan značajnom udaru medija, što uzrokuje vibracije i trošenje). • Redovito održavanje:
• Standardni rad: Izbjegavajte naglo otvaranje i zatvaranje (meke brtve su sklone deformacijama uslijed udara, a tvrde brtve su sklone oštećenjima uslijed sudara). Prilikom podešavanja protoka, izbjegavajte zadržavanje malog otvora dulje vrijeme (disk je podložan značajnom udaru medija, što uzrokuje vibracije i trošenje). • Redovito održavanje:
￮Podmazivanje: Redovito nanosite mast na stablo ventila, ležajeve i druge pokretne dijelove kako biste smanjili trenje i habanje.
￮Zamjena brtvi: Ako se otkriju curenja (kao što je kapanje) u mekim brtvama, odmah zamijenite gumenu brtvu/PTFE prsten. Ako je brtvena površina tvrde brtve istrošena, ponovno je izbrusite i popravite.
Ukratko,leptir ventiliprikladni su za aplikacije srednjeg i niskog-tlaka koje zahtijevaju velike promjere, brzo otvaranje i zatvaranje, prostorna ograničenja ili grubo podešavanje. Njihov vijek trajanja treba odrediti na temelju radnih uvjeta. Pravilnim odabirom i održavanjem može se značajno produžiti njihov vijek trajanja. U normalnim okolnostima uobičajeno je korištenje od 5-10 godina.
