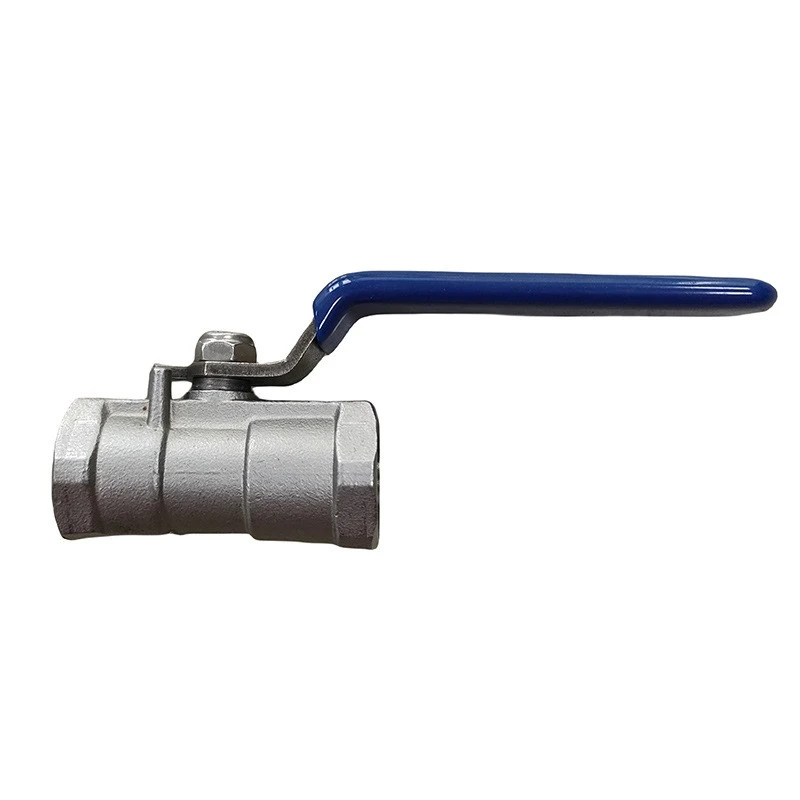

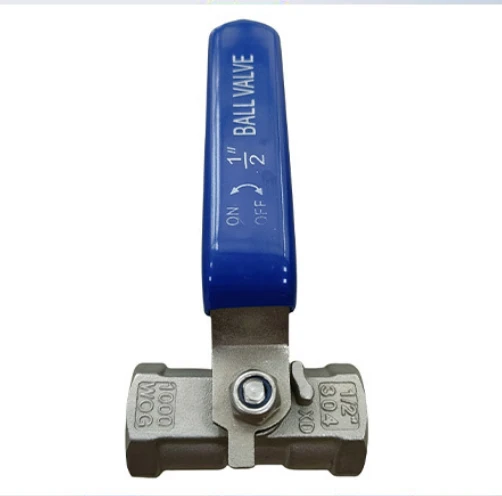

Jednodijelni kuglasti ventil s navojem



Jednodijelni kuglasti ventil s navojem uobičajeni je industrijski ventil koji se uglavnom koristi za odsijecanje i kontrolu tekućina u cjevovodnim sustavima. Ima karakteristike kompaktne strukture, dobro brtvljenje i jednostavno rukovanje.



"Jedno-dijelni" ove vrste ventila odnosi se na tijelo ventila koje je iskovano kao cjelina, velike čvrstoće i nije lako propuštati; Izraz 'navoj s navojem' označava da je njegova metoda povezivanja interno sučelje s navojem (kao što su G, NPT i drugi standardi), koje se lako postavlja u cjevovode malog-promjera i prikladno za različita medijska okruženja kao što su voda, nafta i plin.





Tijelo ventila iz jednog-dijela:Tijelo ventila je u cijelosti kovano ili lijevano, ne-odvojivo, bez vijaka tijela i ima najkompaktniju strukturu.Veza s navojem:Oba kraja imaju unutarnji navoj za izravno uvrtanje u cjevovode, što omogućuje praktičnu ugradnju.

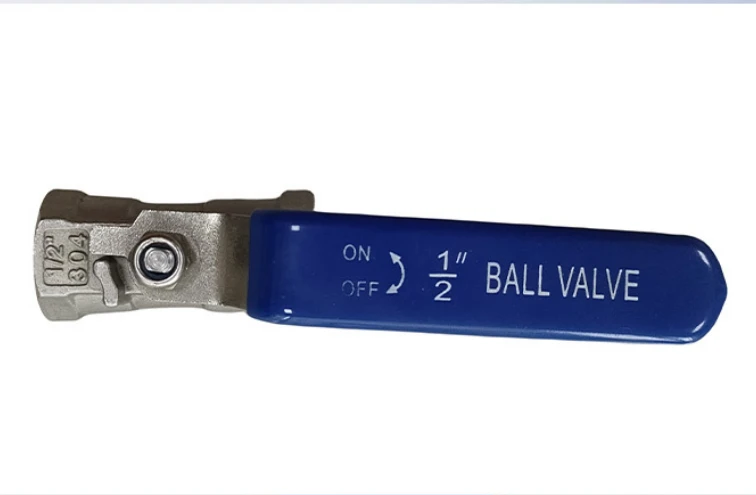

Okretanje za 90 stupnjeva uključeno/isključeno:Potpuno otvoren ili zatvoren okretanjem ručke za 90 stupnjeva, omogućavajući brz rad.

Dizajn smanjenog provrta:Unutarnji kuglasti prolaz obično je manji od nominalnog promjera cijevi (npr. stvarni provrt približno DN20 za DN25).





Model	Q11F(Q – kuglasti ventil, 1 – unutrašnji navoj, 1 – jednodijelno tijelo, F – fluoroplastična brtva)
Nazivni promjer	DN6 ~ DN100 (1/8" ~ 4")
Nazivni tlak	PN1,6 ~ 4,0 MPa (16 ~ 40 kgf/cm²)
Raspon temperature	-20 stupnjeva ~ 180 stupnjeva (PTFE brtva)
Tijelo ventila	Nehrđajući čelik 304, 316, mesing
Pečat	PTFE (politetrafluoretilen)











• Kompaktna veličina i mala težina, pogodna za skučene prostore.
• Nema vanjskih mjesta propuštanja; integralna struktura osigurava izvrsnu nepropusnost.
• Niska cijena i ekonomična cijena.
• Brza instalacija; navojni spoj ne zahtijeva zavarivanje.
• Nizak otpor protoka; gotovo ravni-protok u potpuno otvorenom položaju.

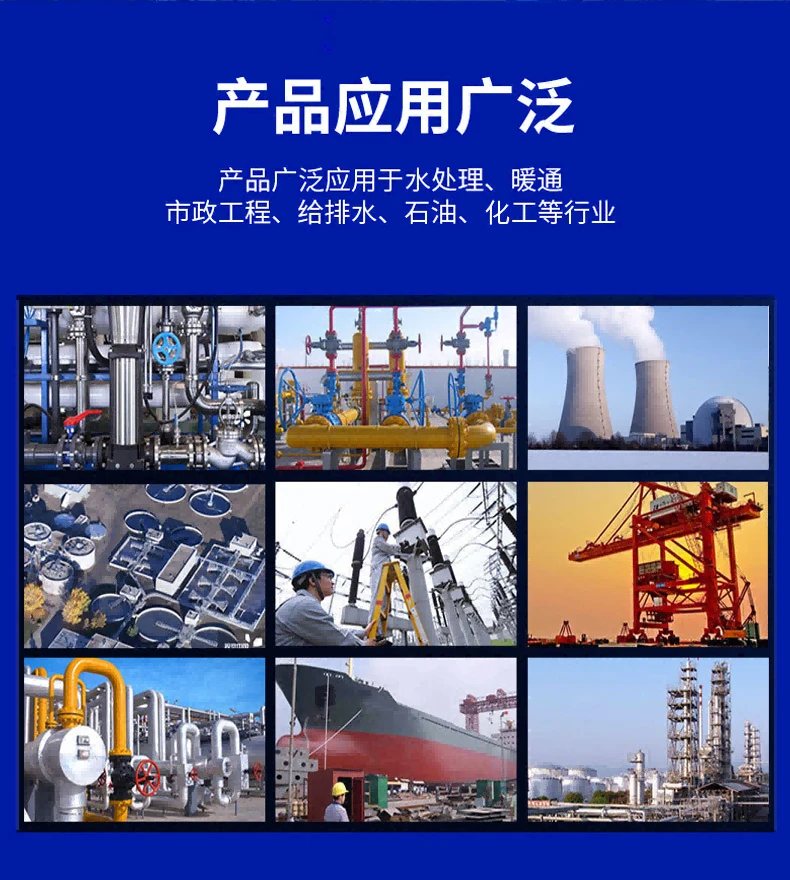

1. Uključi-isključeno upravljanje za općenite medije kao što su voda, ulje, plin, para itd.
2. Instrumenti, zračni kompresori, mala oprema i kućni/komercijalni cjevovodi.
3. Prijave osjetljive na troškove i prostor, s malom učestalošću održavanja.
