Zasun

Što je zasunski ventil?

Zasun je vrsta ventila koji kontrolira protok tekućine ili plina pomoću zasuna ili klinastog diska kako bi se spriječio ili omogućio prolaz tekućine. Zasuni se obično koriste u industrijama kao što su nafta i plin, rudarstvo i obrada vode, gdje je potrebno kontrolirati velike količine tekućine ili plina. Obično su dizajnirani da budu potpuno otvoreni ili potpuno zatvoreni bez položaja između i često se koriste u primjenama visokog tlaka i visoke temperature.

Prednosti zasuna

Puni provrt
Jedna od glavnih prednosti zasuna je da imaju puni provrt, što znači da unutarnji promjer ventila odgovara promjeru cjevovoda. To osigurava da nema ograničenja u protoku tekućine, čime se smanjuju turbulencije i pad tlaka. Drugim riječima, zasuni pružaju minimalan otpor protoku.

Nizak pad tlaka
Zasuni imaju vrlo nizak pad tlaka, što znači da ne uzrokuju značajno smanjenje tlaka dok tekućina prolazi kroz njih. Ovo je važno u primjenama gdje je potrebno održavati određenu razinu tlaka, kao što su cjevovodi koji transportiraju naftu ili plin.

Čvrsto zatvaranje
Zasuni nude čvrsto zatvaranje, što znači da mogu potpuno zaustaviti protok tekućine u cjevovodu. Ovo je važno u primjenama gdje je potrebno izolirati dio cjevovoda radi održavanja ili popravaka.

Jednostavan za rukovanje
Zasuni su jednostavni za rukovanje i ne zahtijevaju veliku silu za otvaranje ili zatvaranje. Njima se upravlja okretanjem ručke ili kotačića koji pomiču vrata gore ili dolje. To ih čini popularnim izborom u primjenama gdje je potrebno ručno rukovanje.

Dom 12 Posljednja stranica 1/2

Zašto odabrati nas?

Visoka kvaliteta

Naši proizvodi se proizvode ili izvode prema vrlo visokim standardima, koristeći najfinije materijale i proizvodne procese.

24h online usluga

Trudimo se odgovoriti na sve nedoumice u roku od 24 sata, a naši timovi uvijek su vam na raspolaganju u slučaju bilo kakvih hitnih slučajeva.

Kontrola kvalitete

Imamo stručno osoblje koje nadzire proizvodni proces, pregledava proizvode i osigurava da konačni proizvod zadovoljava potrebne standarde razine kvalitete, smjernice i specifikacije.

Bogato iskustvo

Posvećeni strogoj kontroli kvalitete i pažljivoj službi za korisnike, naše iskusno osoblje uvijek je dostupno za razgovor o vašim zahtjevima i osigurava potpuno zadovoljstvo kupaca.

Vrste zasuna

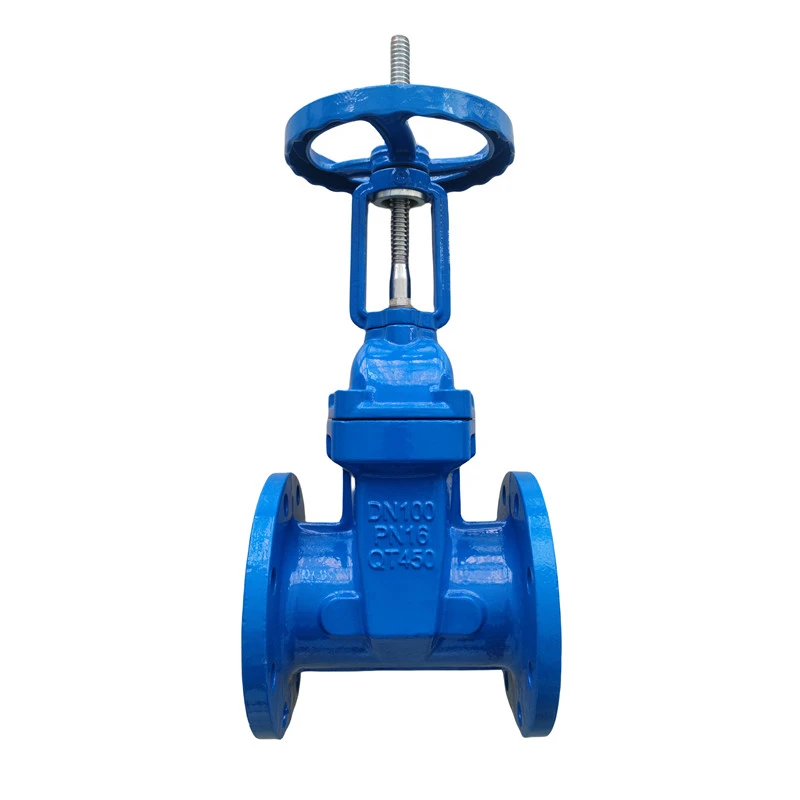

Zasun s uzlaznom osovinom
Ovaj tip ventila ima stablo ventila koje se pomiče gore ili dolje kada se ventilom radi. Ovo kretanje je vidljivo, tako da je lako reći je li ventil otvoren ili zatvoren. Ova vrsta ventila obično se koristi u industrijama kao što su obrada vode, nafta i plin te proizvodnja.
Zasun koji se ne diže
Ovaj tip ventila ima stablo ventila koje se ne pomiče gore ili dolje kada se ventilom radi. Umjesto toga, stablo se okreće kako bi otvorilo ili zatvorilo ventil. Ventili koji se ne dižu obično se koriste u podzemnim primjenama gdje ventil nije lako dostupan.
Čvrsti klinasti zasun
Ovaj tip ventila ima čvrstu zasunku koja je dizajnirana tako da čvrsto pristaje između sjedišta ventila kako bi se spriječilo curenje. Čvrsti klinasti zasuni obično se koriste u visokotlačnim aplikacijama iu industrijama kao što su nafta i plin, petrokemija i proizvodnja električne energije.
Fleksibilni klinasti zasun
Ovaj tip ventila ima vratašca koja su dizajnirana da se lagano savijaju kako bi se osiguralo čvrsto brtvljenje između sjedišta ventila. Fleksibilni klinasti zasuni obično se koriste u primjenama gdje sjedišta ventila nisu savršeno poravnata.

Materijal zasuna

Zasuni su uglavnom izrađeni od raznih metala kao što su lijevano željezo, ugljični čelik, nehrđajući čelik i bronca. Ovi materijali osiguravaju potrebnu čvrstoću, izdržljivost i otpornost na koroziju potrebnu za primjenu zasuna. Osim metala, zasuni mogu uključivati i materijale poput gume, plastike ili keramike, ovisno o specifičnim potrebama primjene.

Primjena zasuna

Industrija nafte i plina
Zasuni se intenzivno koriste u industriji nafte i plina zbog svoje sposobnosti rukovanja tekućinama visokog tlaka i visoke temperature. Obično se koriste u cjevovodima, rafinerijama i naftnim platformama. Zasuni imaju prednost u odnosu na druge vrste ventila zbog svojih superiornih mogućnosti brtvljenja, što je bitno za sprječavanje curenja u opasnim okruženjima i okruženjima visokog tlaka.
Postrojenja za pročišćavanje vode
Zasuni se koriste u postrojenjima za pročišćavanje vode za kontrolu protoka vode kroz cjevovode. Također se koriste u postrojenjima za pročišćavanje otpadnih voda za kontrolu protoka otpadnih voda. Zasuni koji se koriste u postrojenjima za pročišćavanje vode često su izrađeni od materijala koji su otporni na koroziju i eroziju.
Proizvodnja električne energije
Zasuni se koriste u objektima za proizvodnju električne energije kao što su nuklearne elektrane, termoelektrane i hidroelektrane. Koriste se za kontrolu protoka vode, pare i drugih plinova i tekućina kroz različite sustave koji proizvode električnu energiju.
Kemijska industrija
Zasuni se koriste u postrojenjima za kemijsku preradu zbog njihove sposobnosti rukovanja korozivnim i abrazivnim kemikalijama. Oni pružaju pouzdan i siguran način kontrole protoka ovih materijala kroz cjevovode, reaktore i drugu opremu za obradu.

Proces zasuna

Priprema

Prije početka procesa ugradnje ventila potrebno je pripremiti svu potrebnu opremu i alate. To uključuje ventil, vijke, matice, brtve, vreteno i aktuator ako je potrebno. Ventil treba provjeriti zbog oštećenja ili nedostataka.

Montaža ventila

Zatim se ventil montira na cjevovod i učvrsti vijcima i maticama. Brtve se postavljaju između ventila i prirubnica cjevovoda kako bi se osiguralo čvrsto brtvljenje. Vrijednosti zakretnog momenta za vijke i matice provjeravaju se kako bi se osiguralo da su pravilno zategnuti.

Testiranje

Nakon montaže ventil se testira kako bi se osiguralo njegovo ispravno funkcioniranje. To uključuje otvaranje i zatvaranje ventila kako bi se provjerilo njegovo kretanje i osiguralo da nije zaglavljen ili zaglavljen.

Aktivacija

Ako je ventil fiksiran aktuatorom, postavlja se tijekom ovog koraka. Pogon može biti ručni, pneumatski ili električni. Pokretač je spojen na stablo ventila, koji kontrolira kretanje vrata.

Podmazivanje

Ventil se zatim podmazuje kako bi se osigurao nesmetan rad. To uključuje nanošenje maziva na osovinu i druge pokretne dijelove ventila.

Završno testiranje

Ventil se zatim ponovno testira kako bi se osiguralo da ispravno radi. Ciklusi otvaranja i zatvaranja ventila testiraju se pomoću aktuatora kako bi se osiguralo da su glatki i da nema prepreka ili zaglavljivanja.

Puštanje u rad

Konačno, ventil je pušten u pogon i pušten u rad. Ventil treba redovito pregledavati, čistiti i podmazivati kako bi se osiguralo njegovo ispravno funkcioniranje i spriječili potencijalni kvarovi.

Komponente zasuna

01/

Tijelo
Tijelo zasuna je glavni dio ventila. To je vanjsko kućište koje sadrži sve ostale dijelove ventila. Tijelo je obično izrađeno od lijevanog željeza, bronce ili nehrđajućeg čelika. Dizajniran je da izdrži visoke tlakove i temperature i obično je pričvršćen vijcima ili prirubnicom na cjevovod.

02/

Hauba
Poklopac je poklopac koji se nalazi na vrhu tijela kako bi obuhvatio stablo ventila i brtvenu brtvu. Poklopac motora obično je pričvršćen vijcima za tijelo i može se ukloniti kako bi se pristupilo stablu ventila. Poklopac motora također je dizajniran da izdrži visoke pritiske i temperature.

03/

Stablo ventila
Stablo ventila je šipka koja povezuje vrata s aktuatorom. Stablo ventila obično je izrađeno od nehrđajućeg čelika i ima navoj na dnu za spajanje na zasun. Vrh stabla ventila proteže se kroz poklopac motora kako bi se povezao s aktuatorom.

04/

Vrata
Zasun je dio ventila koji kontrolira protok tekućine. Vrata su obično izrađena od lijevanog željeza ili čelika i dizajnirana su tako da čvrsto pristaju unutar tijela ventila. Vrata su obično klinastog oblika i mogu se podići ili spustiti kako bi se kontrolirao protok tekućine.

05/

Sjedalo
Sjedište je dio ventila koji osigurava brtvljenje između zasuna i tijela ventila. Sjedalo je obično izrađeno od elastičnog materijala kao što je guma ili teflon. Sjedalo je dizajnirano da osigura čvrsto brtvljenje kada su vrata u zatvorenom položaju.

06/

Pokretač
Aktuator je mehanizam koji se koristi za podizanje ili spuštanje vrata. Postoje dvije vrste pokretača koji se obično koriste sa zasunima: ručni i automatski. Ručni aktuatori obično su kotačići ili poluge na ručni pogon, dok su automatizirani aktuatori obično električni ili hidraulički motori.

Održavanje zasuna

Provjerite ima li curenja
Redovito provjeravajte ima li znakova curenja na kućištu ventila, uvodnici i vretenu. Propuštanje može uzrokovati kvar ventila i dovesti do značajnijih problema. Ako primijetite curenje, zategnite brtvu ventila ili je zamijenite ako je potrebno.
Podmažite ventil
Zasuni imaju spojne površine koje je potrebno redovito podmazivati. Nanesite mazivo na vreteno i brtvenu brtvu kako biste bili sigurni da se ventil glatko otvara i zatvara. Izbjegavajte pretjerano podmazivanje, jer to može uzrokovati pretjeranu zategnutost ventila ili rezultirati ispuhom brtve.
Čiste komponente
Prljavština i krhotine mogu se nakupiti na komponentama ventila tijekom vremena, uzrokujući njihov kvar. Redovito čistite tijelo ventila, zasun i vreteno kako biste uklonili nakupljenu prljavštinu ili ostatke. Koristite neabrazivno sredstvo za čišćenje koje neće oštetiti ventil.
Ispitajte ventil
Ventil koji se ne otvara ili ne zatvara pravilno može uzrokovati curenje tekućine ili plinova, što može rezultirati oštećenjem ili ozljedom. Redovito testirajte ventil kako biste bili sigurni da ispravno radi. Otvorite i zatvorite ventil nekoliko puta i osluškujte ima li neobičnih zvukova.
Osigurajte pravilnu instalaciju
Zasuni moraju biti pravilno instalirani kako bi ispravno funkcionirali. Slijedite upute proizvođača i provjerite je li ventil postavljen u pravilnoj orijentaciji. Nepravilna ugradnja može uzrokovati kvar ventila ili rezultirati curenjem.

Mjere opreza za zasun

Ispravna instalacija

Zasune treba pravilno ugraditi i poravnati kako bi se osigurala optimalna izvedba. Ventil treba postaviti u okomitom položaju ako je moguće kako bi se spriječilo nakupljanje prljavštine ili krhotina unutar ventila. Također, ventil treba postaviti na mjesto koje je lako dostupno radi održavanja ili popravka.

Odabir pravog ventila

Odabir pravog tipa zasuna za određenu primjenu je ključan. Materijal, veličina, nazivni tlak i druge specifikacije moraju se uzeti u obzir kako bi se osigurala ispravna izvedba i dug životni vijek. Korištenje ventila neodgovarajuće veličine ili nominalne vrijednosti može dovesti do preranog kvara ili curenja.

Redovito održavanje

Redovito održavanje i inspekcija su neophodni kako bi se osigurao ispravan rad i produžio radni vijek ventila. Ventil treba povremeno pregledati zbog znakova istrošenosti, korozije i oštećenja na brtvenim površinama. Pakiranje i vijke brtve treba provjeriti i prilagoditi prema potrebi.

Izbjegavajte pretjeranu silu

Primjena prekomjerne sile prilikom rada zasuna može uzrokovati oštećenje ventila ili njegovih komponenti. Ventilom treba upravljati glatko i polagano kako bi se spriječilo oštećenje stabla ventila, vrata ili sjedišta.

Pravilno podmazivanje

Pravilno podmazivanje komponenti zasuna važno je za sprječavanje trošenja i smanjenje trenja. Lubrikant treba nanositi u redovitim intervalima prema preporuci proizvođača.

Izbjegavajte pretjerano zatezanje

Pretjerano zatezanje brtve ventila ili vijaka brtve može uzrokovati oštećenje stabla ventila i njegove brtve. Pakiranje treba zategnuti tek toliko da spriječi curenje, ali ne toliko čvrsto da uzrokuje prekomjerno trenje ili oštećenje.

Osigurajte ventil

Ventil treba pravilno učvrstiti kako bi se spriječilo pomicanje ili pomicanje tijekom rada. Neispravno pričvršćeni ventili mogu uzrokovati oštećenje cijevi ili drugih komponenti i mogu rezultirati pretjeranim opterećenjem na ventilu.

Kako instalirati zasunski ventil

Pripremite materijale
Prije postavljanja zasuna osigurajte sve potrebne alate i materijale. To uključuje sam zasunski ventil, hardver za montažu i sva potrebna ljepila ili pričvršćivače. Važno je provjeriti preporuke proizvođača za određene alate i materijale, budući da se mogu razlikovati ovisno o vrsti i marki zasuna.
Pronađite područje instalacije
Odredite mjesto gdje će se postaviti zasun i provjerite je li područje čisto i bez otpadaka. Ako se zasun ugrađuje u cijev, provjerite je li cijev čista i bez ikakvih prepreka ili začepljenja.
Sastavite zasunski ventil
Sastavite zasun poravnavanjem kućišta ventila, poklopca motora i sjedišta. Zavrtite poklopac na kućište ventila i provjerite je li poklopac dobro pričvršćen. Poravnajte sjedišta tijela ventila i umetnite cijev ili priključke u tijelo ventila.
Ugradite zasunski ventil
Ugradite zasun tako da ga poravnate s cijevi ili spojnicama i postavite na željeno mjesto. Primijenite pritisak na zasun kako biste namjestili sjedišta i provjerite je li ventil ispravno postavljen. Upotrijebite potrebno ljepilo ili pričvrsne elemente kako biste pričvrstili zasun na mjestu i provjerite je li ventil vodoravno i uspravno.

Princip rada zasuna

Princip rada zasuna odnosi se na mehanizam kroz koji regulira protok tekućine. Obično se sastoji od tijela ventila, ručke, sjedišta i cijevi ili spojnica. Tijelo ventila je cilindrična ljuska u kojoj se nalazi mehanizam ventila, a ručka je komponenta u obliku klina koja se koristi za otvaranje i zatvaranje ventila. Sjedište je gumeni ili metalni prsten koji se nalazi unutar tijela ventila i čini brtvu između tijela ventila i cijevi ili spojnica.

Certifikati

Naša tvornica

Tvrtka zauzima ukupnu površinu veću od 3,000 četvornih metara. Postoji više od 50 zaposlenika i sve vrste izvrsne velike i srednje glavne proizvodne opreme, kao i glavne opreme i instrumenata za inspekciju i testiranje.

Pitanja

P: Koja je svrha zapornog ventila?

O: Zasun se općenito koristi za potpuno zatvaranje protoka tekućine ili, u potpuno otvorenom položaju, za osiguravanje punog protoka u cjevovodu. Stoga se koristi bilo u potpuno zatvorenom ili potpuno otvorenom položaju. Zasun se sastoji od tijela ventila, sjedišta i diska, vretena, uvodnice i kotačića za upravljanje ventilom.

P: Koje su 2 vrste zasuna?

O: Zasuni se mogu podijeliti u dvije glavne vrste: paralelni i klinasti. Paralelni zasuni koriste ravnu zasunku između dva paralelna sjedišta, a popularan tip je nožasti zasun dizajniran s oštrim rubom na dnu zasuna.

P: Koja je razlika između vrata i ventila?

O: Zasuni se koriste za cjevovode veće od 2" dok su cjevovodi s kuglastim ventilima manjim od 2" najučinkovitiji. Zasun koristi kretanje od 360 stupnjeva za zatvaranje protoka tekućine, dok kuglasti ventil zahtijeva najmanje pomicanje od 90 stupnjeva, što blokira protok tekućine.

P: Koja je razlika između zasuna i zapornog ventila?

O: Zasuni se koriste za kontrolu protoka tekućina i plinova. Često se koriste u sustavima cjevovoda za regulaciju protoka vode ili drugih tekućina. S druge strane, zaporni ventili se koriste za zatvaranje protoka tekućina ili plinova. Često se koriste u hitnim slučajevima za brzo zaustavljanje protoka tvari.

P: Kako mogu identificirati zasun?

O: Vrata mogu biti u obliku klina, noža ili paralele. Fizički, zasuni su viši od kuglastih ventila kada su potpuno otvoreni, ali imaju manju dužinu licem u lice. Lako je vizualno uočiti da se zasun pomiče gore ili dolje budući da ventili rade s dižućim ili nedižućim stablom.

P: Koji je najčešće korišteni zasun?

O: Čvrsti klinovi su najčešći zbog njihove jednostavnosti i snage. Mogu se ugraditi u bilo kojem položaju, prikladni su za gotovo sve tekućine i praktični su za turbulentno strujanje. Fleksibilni klinasti zasuni obično se koriste u parnim sustavima.

P: Može li zasun smanjiti tlak?

O: Zasuni su opremljeni klinastim metalnim vratima koja se mogu spustiti kako bi se zaustavio protok vode i podići kako bi se protok nastavio. Kada je zasun potpuno uvučen u ventil, on se potpuno povlači, dopuštajući vodi da teče kroz njega bez smanjenja tlaka.

P: Zašto se zove zasunski ventil?

O: Zasun je najčešći ventil za vodoopskrbne sustave. Predstavlja linearni izolacijski ventil i ima funkciju zaustavljanja ili dopuštanja protoka. Zasuni su dobili ime po elementu za zatvaranje koji klizi u struju kako bi omogućio zatvaranje i, prema tome, ponašao se poput vrata.

P: Treba li zasun biti potpuno otvoren?

O: Zasuni imaju zakretnu ručku i trebaju se koristiti samo za potpuno otvaranje ili potpuno zatvaranje dovoda vode. Korištenje ovih ventila za regulaciju protoka vode može ih istrošiti. Iako pouzdani, podložni su zaglavljivanju u položaju "uključeno" ili "isključeno".

P: Tko koristi zasune?

O: Zasuni se koriste u mnogim industrijskim primjenama, uključujući industriju nafte i plina, farmaciju, proizvodnju, automobilsku industriju i pomorstvo. Zasuni koji se ne dižu vrlo su popularni na brodovima, u podzemnim primjenama ili tamo gdje je vertikalni prostor ograničen jer ne zauzimaju dodatni prostor.

P: Koje su tri vrste zasuna?

O: Podvrste uključuju čvrsti klin, fleksibilni klin i podijeljeni klin. Puni klinasti zasuni (ili obični klinasti ventili) najčešće se koriste. Često su među najjednostavnijim i najjeftinijim opcijama, ali nude dobru mehaničku čvrstoću. Općenito su prikladni za gotovo sve vrste tekućih medija.

P: Kako se postavljaju zasuni?

O: Iako se zasuni mogu montirati u različitim smjerovima oko cjevovoda, poželjna orijentacija je s okomitim položajem vretena. Instalacija naopako se ne preporučuje. Pravilna montaža ključna je za rad svakog ventila.

P: Gdje se postavlja zasunski ventil?

O: Ovo je najčešći način ugradnje zasuna. Odrežite cijev i ugradite zaporni ventil na njezin kraj. To će pomoći smanjiti količinu pritiska koju sustav treba izdržati. To je zato što će se zasun koristiti samo za zatvaranje kraja cjevovoda.

P: Kako izgleda zasun?

O: Zasun se u osnovi koristi u cjevovodima za tekućinu za kontrolu protoka tekućine. Postojat će jedna zasun ili klin u zasun ventilu i on će kontrolirati protok tekućine. Oblik zasuna ili klina zasuna bit će vrsta ravne kružne ploče ili pravokutne ploče.

P: Okreće li se zasun desno ili lijevo?

O: Ispravan način otvaranja zasuna je lagano okretanje ručke u smjeru suprotnom od kazaljke na satu (ulijevo) bez primjene pretjerane sile – nemojte 'trzati' ručku. Tipičnom glavnom kontrolnom ventilu od 1″ za vodovod trebat će oko šest punih okretaja da se potpuno otvori. Prestanite se okretati čim se pojavi otpor.

P: Gdje se zasun koristi u kući?

O: U kući se zasuni (poput ovih) ne koriste često. Znatno su češći u industrijskom sektoru. Međutim, zasuni se povremeno mogu vidjeti u glavnom kućnom zapornom ventilu za vodu ili vanjskom vodovodnom priključku.

P: Jesu li svi zasuni puni otvor?

O: Prema dizajnu, zasuni imaju pune priključke. To znači da je veličina otvora ventila jednaka unutarnjem promjeru spojne cijevi. Zasuni s punim provrtom dopuštaju tekućini da slobodno teče bez prepreka i bez stvaranja pada tlaka unutar cjevovoda.

P: Koliki bi tlak trebao biti zasunski ventil?

O: Glavna svrha zasuna je zatvaranje protoka tekućina u sustavu. Ventil je dizajniran da bude u potpuno otvorenom ili potpuno zatvorenom položaju. Pogodan je za primjenu pri niskom tlaku, a nazivni tlak može biti do 150 PSI radnog tlaka.

P: Kako održavate zasun?

O: Podmažite navoje vretena zasuna i maticu vretena kako biste smanjili trenje, trošenje i olakšali otvaranje/zatvaranje. Za podmazivanje upotrijebite pištolj za podmazivanje. Prilagodite brtvljenje ventila svaki mjesec ili prema preporuci proizvođača.

P: Koja je razlika između zasuna i prigušnog ventila?

O: Prigušni ventili su tip kontrolnog ventila koji se uglavnom koristi u bušotinama za proizvodnju nafte i plina za kontrolu protoka tekućine iz bušotine koja se proizvodi. Zasun kontrolira protok medija podizanjem vrata (otvoreno) i spuštanjem vrata (zatvoreno).

Poznati smo kao jedan od vodećih proizvođača i dobavljača zasuna u Kini. Slobodno kupite visokokvalitetni zasun napravljen u Kini ovdje iz naše tvornice. Kontaktirajte nas za više detalja. brtve ventila za leptir ventila, ventil za leptir od nehrđajućeg čelika, Ugljični čelični ventil tipa leptir
