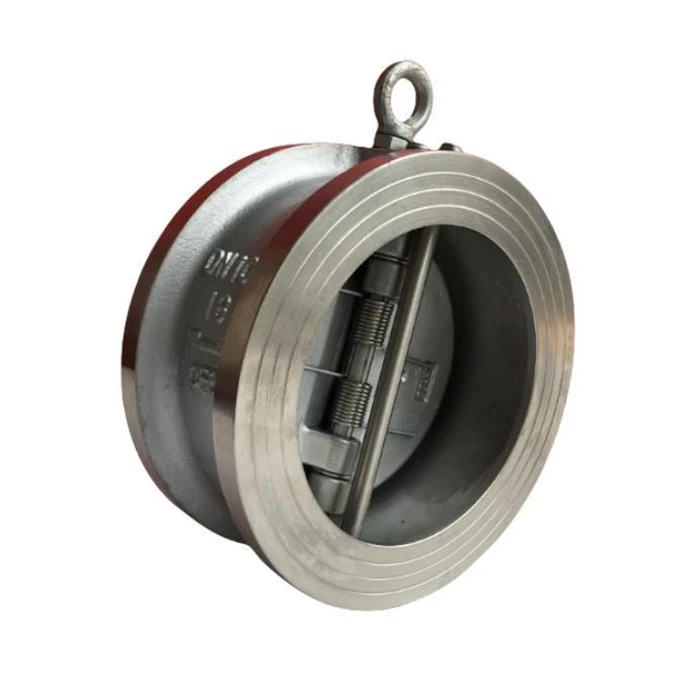

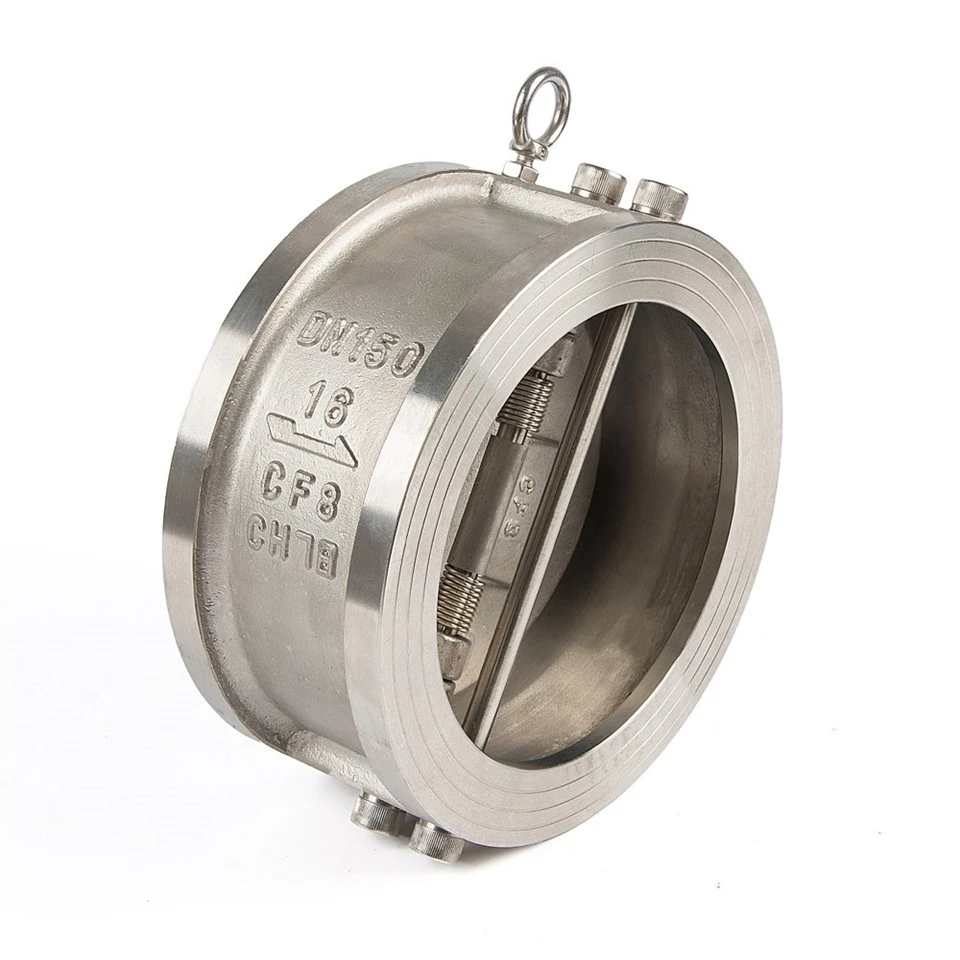

Leptir povratni ventil od nehrđajućeg čelika

Naziv proizvoda: Leptir nepovratni ventil od nehrđajućeg čelika
Model: DH77X-10/16P
Dimenzije: DN40-DN1000
Način povezivanja: Wafer
Radni tlak: PN16,PN10,150LB,5K,10K
Raspon temperature: -10 stupanj -100 stupanj
Premaz: Epoksidni premaz spojen fuzijom u skladu s ANSI/AWWA C550





Leptir nepovratni ventil od nehrđajućeg čelika također je zakretni nepovratni ventil, ali to je dvostruki disk ventil koji se zatvara pod djelovanjem opruge. Tekućina odozdo prema gore otvara disk ventila. Ventil ima jednostavnu strukturu i stegnut je između dvije prirubnice, male ukupne veličine i male težine.

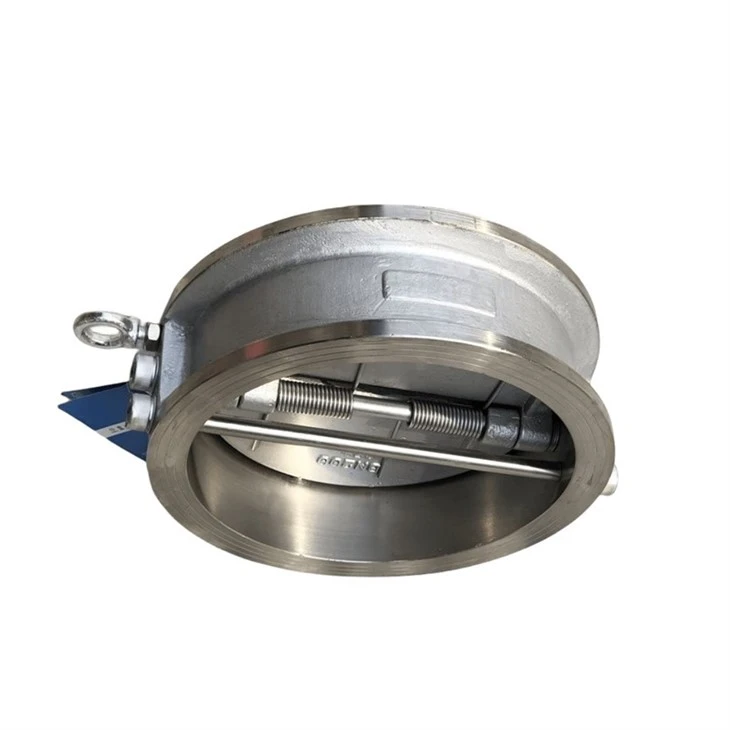

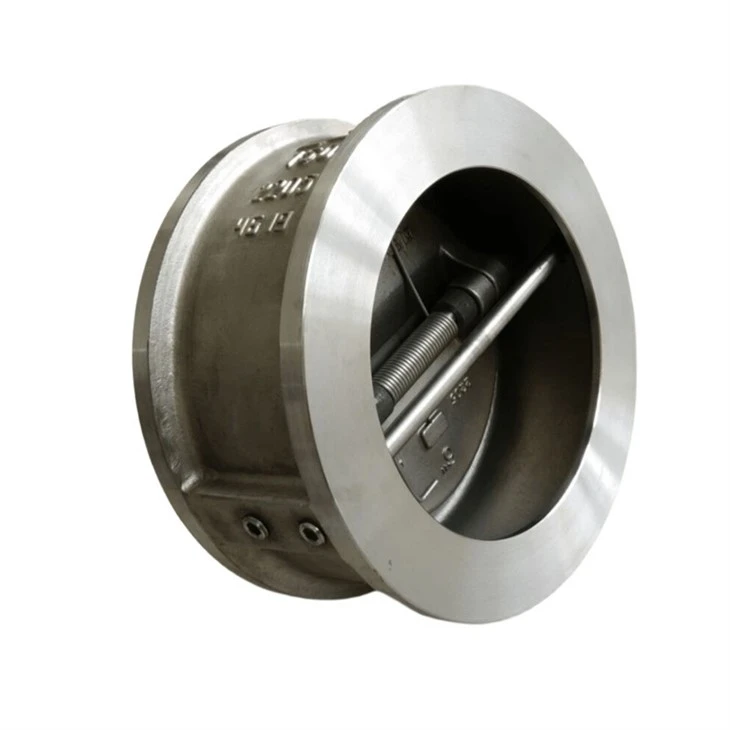

Leptir nepovratni ventil od nehrđajućeg čelika ima dva diska u obliku slova D s oprugom postavljena na rebrastu osovinu preko otvora ventila. Ova struktura skraćuje udaljenost na kojoj se pomiče težište diska ventila. U usporedbi s nepovratnim ventilima s jednim diskom iste veličine, ova struktura također smanjuje težinu diska ventila za 50%. Zbog upotrebe opružnog opterećenja, ovaj ventil vrlo brzo reagira na povratni tok.









1. Lagana struktura dvostrukog diska leptirastih nepovratnih ventila od nehrđajućeg čelika čini brtvljenje sjedišta i rad učinkovitijim.
2. Opružna funkcija dugog kraka leptir nepovratnih ventila od nehrđajućeg čelika omogućuje otvaranje i zatvaranje diska ventila bez trenja, a opruga neovisno djeluje na zatvaranje diska ventila (DN150 i više).
3. Potporna čahura šarke leptir nepovratnog ventila od nehrđajućeg čelika smanjuje trenje i minimizira pojavu vodenog udara kada se zaustavi nezavisnim diskom ventila (većeg promjera).
4. U usporedbi s konvencionalnim nepovratnim ventilima, leptirasti nepovratni ventili od nehrđajućeg čelika imaju robusniju, lakšu, manju, učinkovitiju i jeftiniju strukturu. Ovaj ventil zadovoljava standarde API 594. Za većinu veličina, konstrukcijska duljina ovog ventila je samo 1/4 od konvencionalnog ventila, a njegova težina je 15% do 20% od konvencionalnog ventila. Stoga je također jeftiniji od zakretnog povratnog ventila. Također se lakše postavlja.
5. Leptir nepovratni ventil od nehrđajućeg čelika također ima posebne strukturne karakteristike, što ga čini povratnim ventilom visokih performansi bez udaraca. Ove značajke uključuju otvaranje bez čišćenja, većinu veličina ventila opremljenih nezavisnim opružnim strukturama i neovisni sustav nosača diskova. Neke od ovih značajki nepovratni ventili nemaju. Leptir nepovratni ventil s dvostrukim diskom također može biti dizajniran kao tip s podignutim ušima, s produženim tijelom ventila s dvostrukom prirubnicom.
