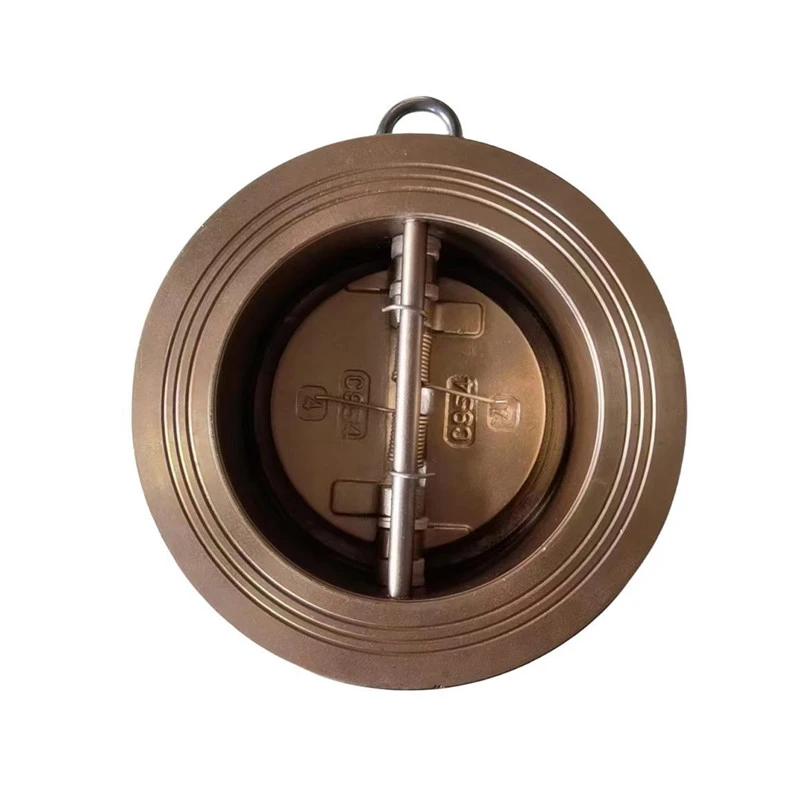

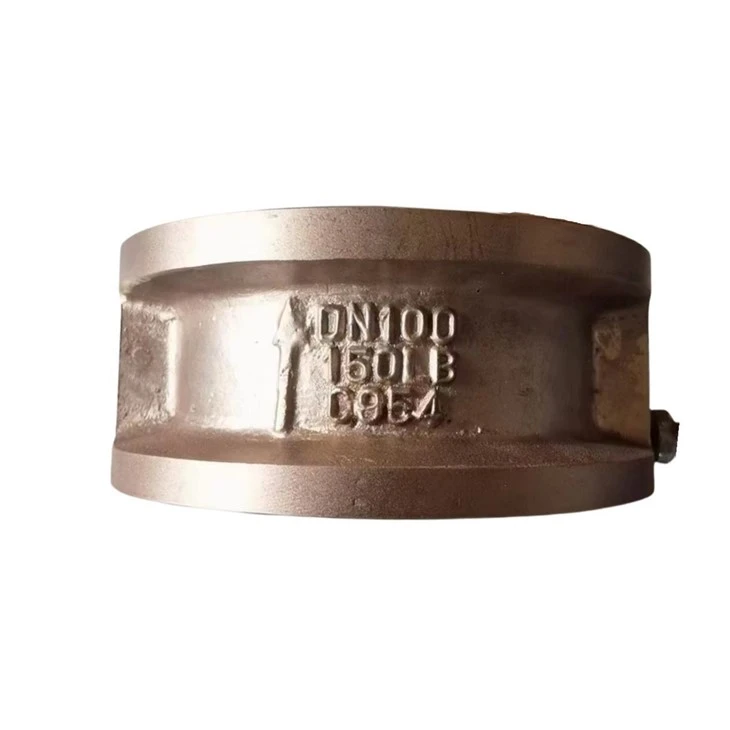

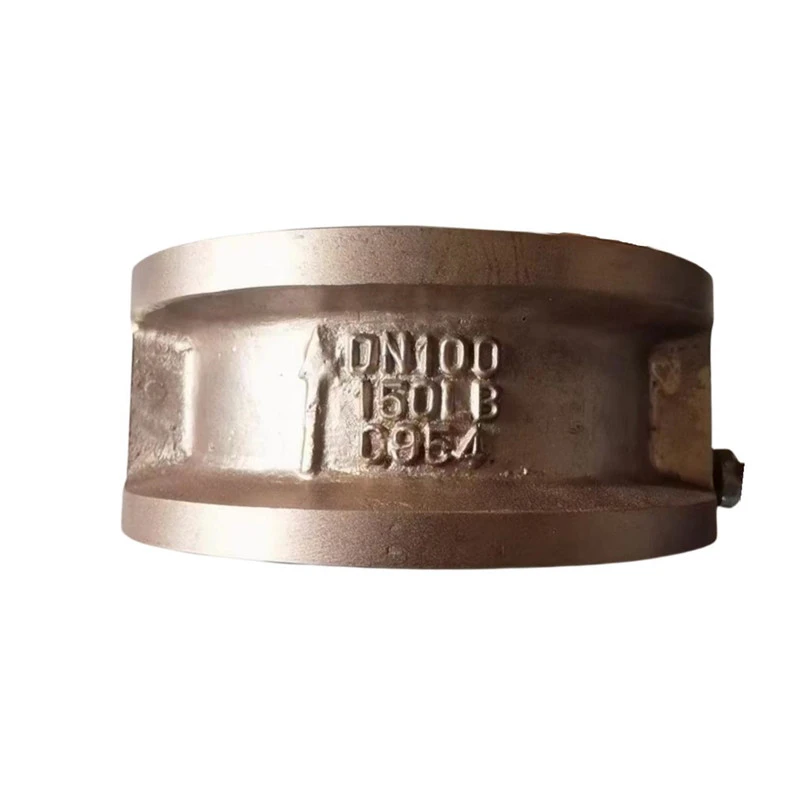

Nepovratni ventil s dvostrukom zaklopkom

Naziv proizvoda: povratni ventil s dvostrukom zaklopkom
Model: DH77X-10/16T
Dimenzije: DN40-DN1000
Način povezivanja: Wafer
Radni tlak: PN16,PN10,150LB,5K,10K
Raspon temperature: -10 stupanj -100 stupanj
Premaz: Epoksidni premaz spojen fuzijom u skladu s ANSI/AWWA C550





Strukturni dijagram leptirastih nepovratnih ventila je vrlo jednostavan, au usporedbi s drugim nepovratnim ventilima, njihova konstrukcijska duljina je također vrlo kratka. Leptir nepovratni ventil, poznat i kao leptir nepovratni ventil, spojen je u obliku pločice. Ploča ventila sastoji se od dvije polukružne leptiraste ploče, koje su spojene vretenom ventila i prisilno se vraćaju u početno stanje pomoću opruga. Princip rada leptir nepovratnog ventila je: kada medij teče kroz kanal tijela ventila, tlak medija je veći od sile opruge, a dvije leptir ploče se gurnu otvorene, ventil se otvara i medij teče; Kada medij prestane teći, zbog sile opruge, dvije leptiraste ploče su prisiljene ponovno se postaviti, a ventil se zatvara kako bi spriječio povrat medija. Dijagram strukture leptir nepovratnog ventila Leptir nepovratni ventil, poznat i kao nepovratni ventil s dvostrukim diskom, njegova brtvena površina može biti izrađena od materijala otpornog na habanje ili obložena gumom, sa širokim rasponom primjene i pouzdanim brtvljenjem. Leptir povratni ventili su automatski ventili koji ne zahtijevaju ručno upravljanje. Ova vrsta ventila obično se koristi za čiste cjevovode, kao i za industrijske, ekološke, vodovodne instalacije i vodovodne instalacije u visokim zgradama kako bi se spriječio srednji povratni tok. Spriječite obrnuti tok medija.









1. Mala veličina, mala težina i kompaktna struktura.

2. Oslonite se na zakretni moment opruge da se brzo sam zatvori.

3. Može se instalirati i na vodoravne i na okomite cjevovode.

4. Sigurne i pouzdane performanse, s dobrim performansama protiv smetnji.

5. Brtvljenje vodova, s boljim učinkom brtvljenja, može postići nulto curenje pod statičkim tlakom.

6. Snaga lijepljenja između gume i tijela ventila je visoka, što može učinkovito spriječiti da sjedište ventila padne tijekom upotrebe.

7. Gornja i donja prirubnica te unutarnje stijenke kućišta ventila tretirane su uljem za zaštitu od rđe s tvrdim filmom kako bi se izbjeglo oštećenje filma boje tijekom procesa vulkanizacije gume nakon prskanja, kao i starenje gumenog sjedišta ventila uzrokovano sekundarnim visoke temperature.

8. Kućište ventila izrađeno je od praha epoksidne smole, s jakim prianjanjem i velikom otpornošću na udarce.

9. Gornja i donja prirubnica zabrtvljene su vodovima za vodu za bolju izvedbu brtvljenja.
